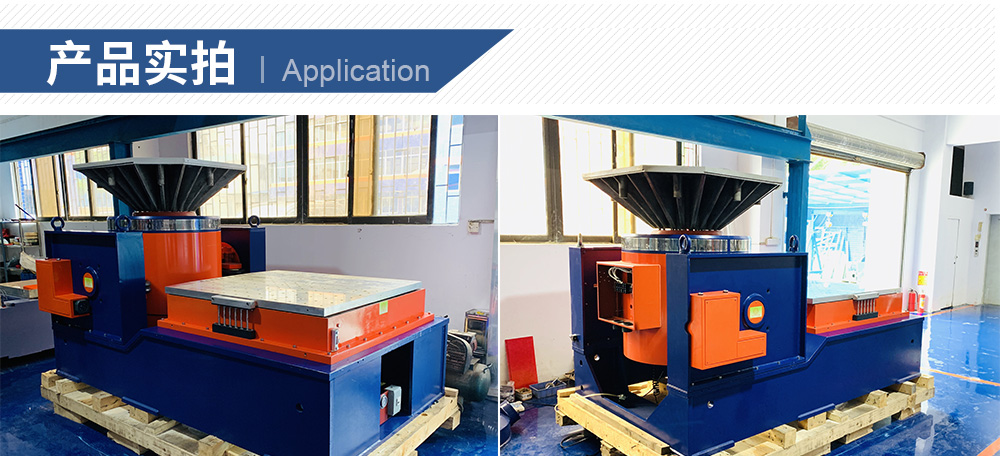

5吨高频振动台
产品型号：JQA-502-450 品牌：剑 乔 用途：5吨高频电动振动台主要针对高频、大位移、大吨位方向，拥有它您的产品将无往不利。同时电磁振动台具有振动响应频率宽、控制精度高、可模拟各种波形及规范、控制容易、扩充性能佳咨询热线：13829135130
- 产品介绍
- 规格参数
- 产品视频
- 服务保障
-

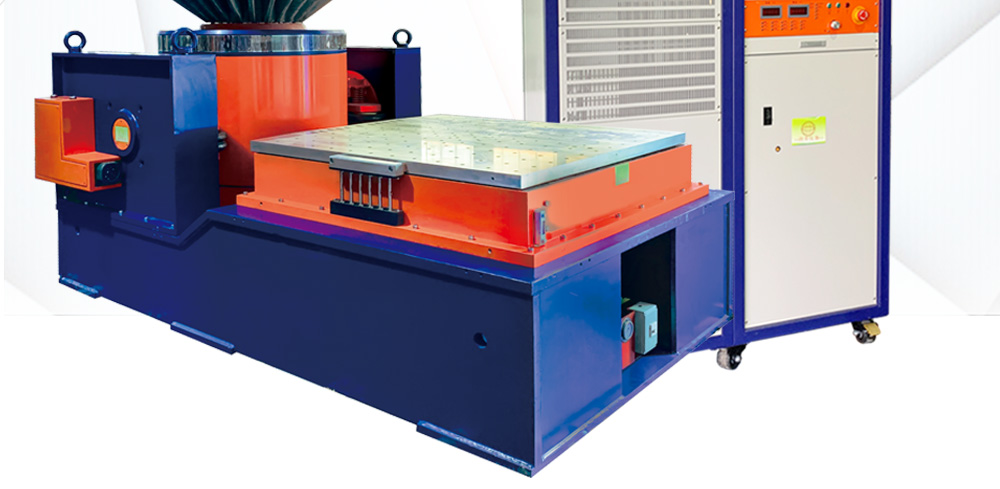

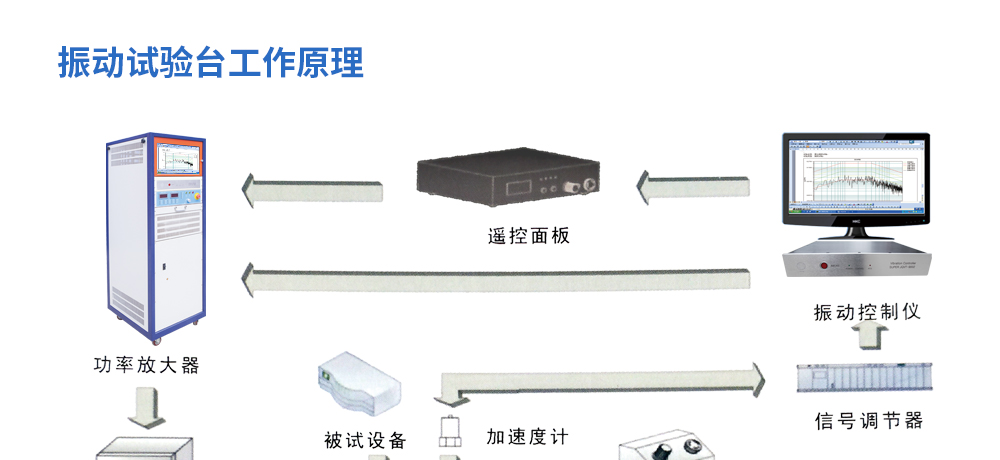

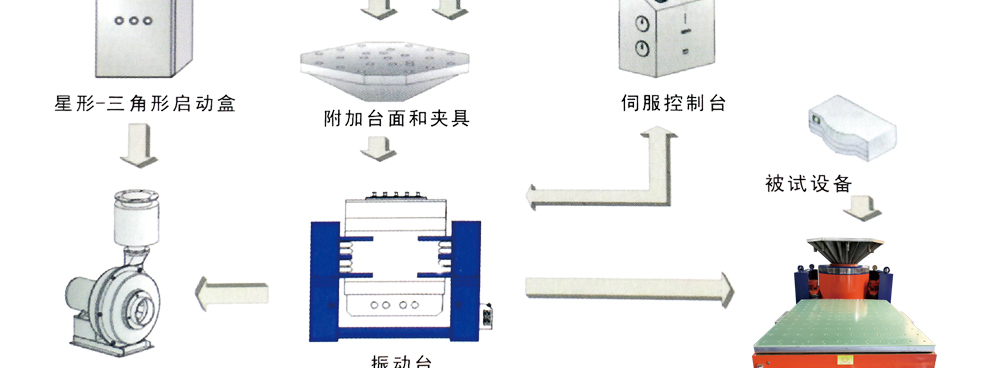

JQA系列5吨高频电动振动台（振动测试系统）满足(MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS,BS等国家及国际测试标准) 具有频率宽、指标优异、可靠性高、占地面积小、移动方便、操作简单等优点，目前此系列有多种不同型号的振动台可供选择。激振力范围从1kN到70kN,最大负载从70kg到1000kg，频率范围：5-4000Hz，支持X.Y.Z垂直+水平多方向试验，广泛应用于航空、航天、兵器、船舶、通讯、汽车、电子、电工、家电等领域?？商峁┢?、力学等多环境的综合试验设备。该系统由振动台、功放和风机三部分构成，控制仪和台体可以根据试验条件进行选配。

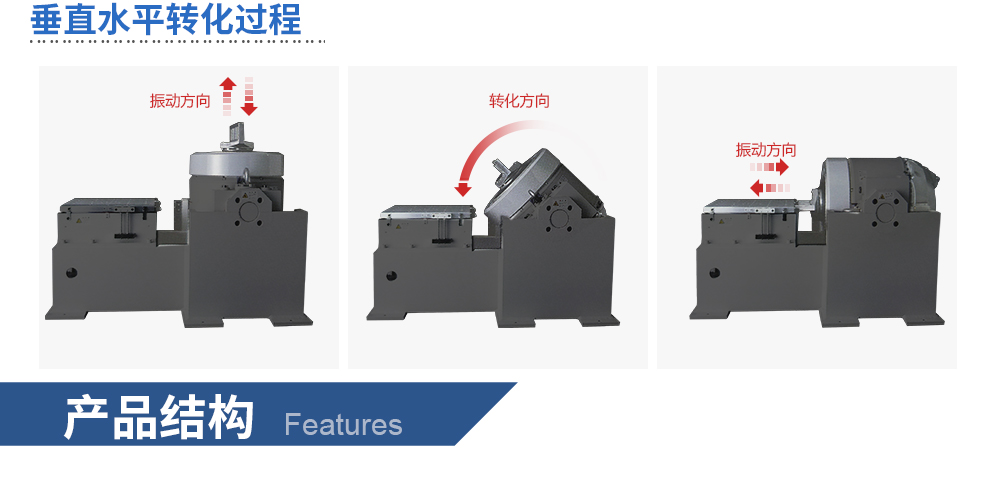

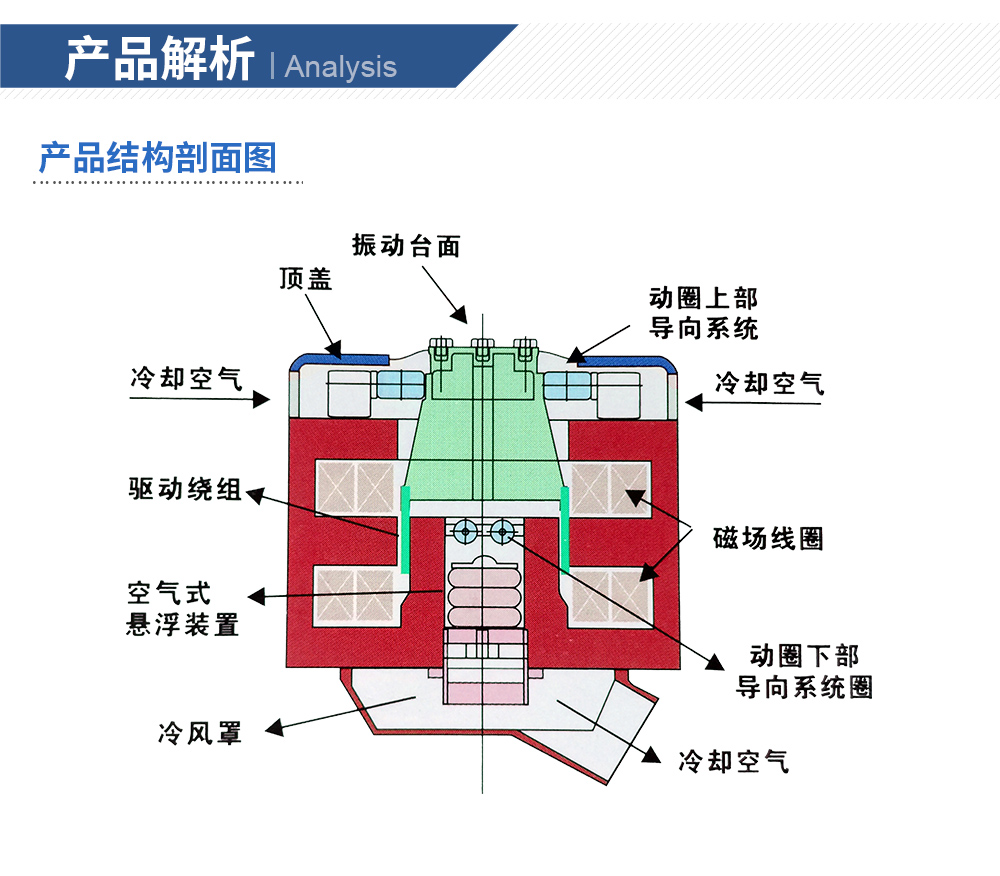

性能特点：●强制风冷 ●正弦激振力范围: 1kN ~ 70kN●两倍的正弦冲击力(2吨以上可选三倍) ●轻质动圈，优化设计，耐振性能强●中心气囊承载能力强，低频性能好 ●可配置水平滑台●风机冷却效果好，噪音低 ●使用频率可从1Hz开始●随机与正弦激振力1:1 ●位移峰峰值最大可达100mm●耳轴气囊隔震效果好 ●双磁路设计，漏磁低，磁场均匀●正弦、随机、冲击等试验功能 ●高效率、高可靠性功率放大器系统特点：◎一阶共振频率高、使用频率宽优化的动圈骨架结构设计，特别是对传统结构的动圈骨架传力角板等薄弱环节进行增强设计，有效提高了传力刚度；采用胶接与螺钉连接的复合固定绕线环筒和绕线环筒增强胶孔的新结构，增强了绕组的刚度。显著提高了动圈的一阶共振动频率，超过了国际同类产品。◎动圈绕组可靠性高独创的动圈绕组加强环的新结构和新工艺，显著提高了动圈绕组工作在大推力、高加速度振动、冲击和高温环境中的耐振可靠性。◎风冷效率高创新的电动台冷却风道设计：改进了进风结构，上磁环用长槽型进风道取代圆孔型进风道；励磁线圈采用蜂窝式风道、中磁环采用双层风流式风道、下磁环采用斜楔型风道等新结构，显著提高了冷却效果。◎冷却风机冷却风机具有独特的风道等结构设计，风机冷却效果好，噪音低。◎水平和垂直试验带水平滑台的电动振动台可以用于水平和垂直试验，两个方向的切换方式简单，翻转方便。◎采用IGBT?？?/span>功放采用性能可靠的MOSFET和IGBT模块，具有很高的稳定性和可靠性。◎安全性能产品符合欧洲标准测试要求，在功放上装有紧急停止开关，有效应对突发事件。符合美国UL和CE安全要求。

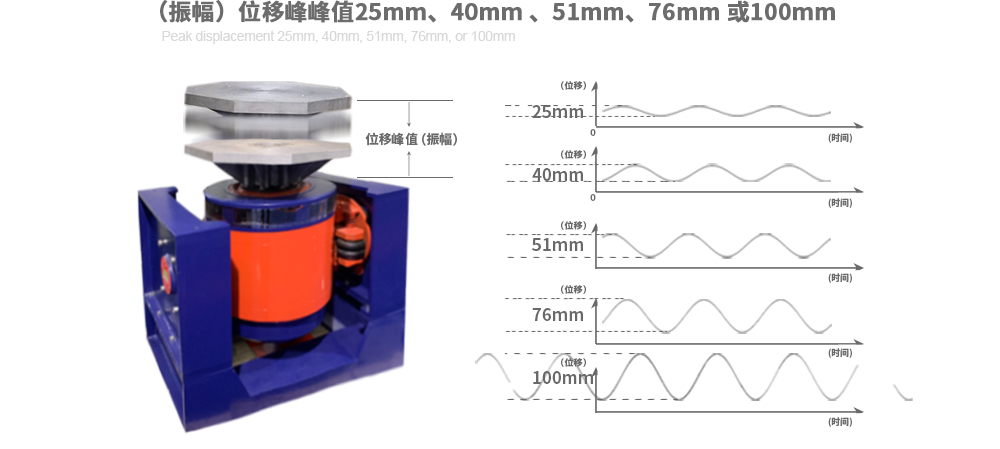

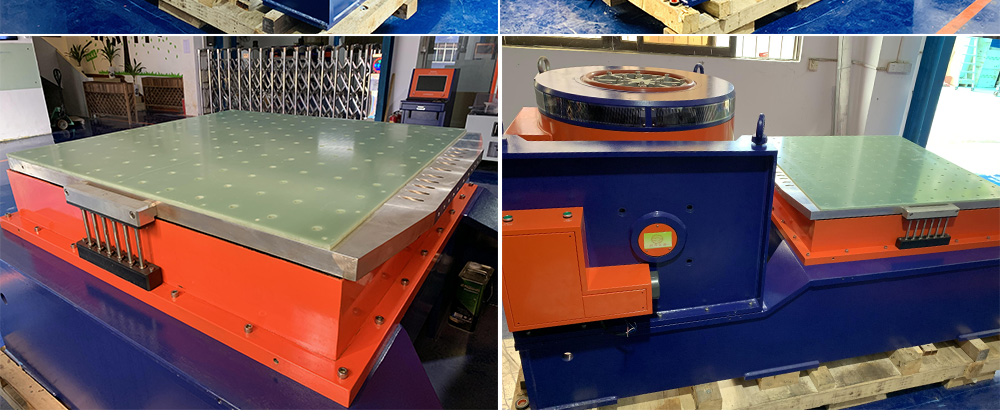

**** 位移可选76mm或100mm.uDisplacement peak-to-peak value of 76mm or 100mm.

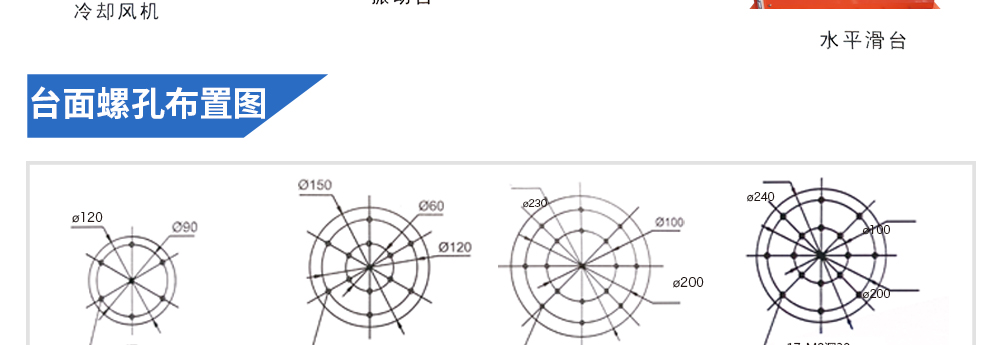

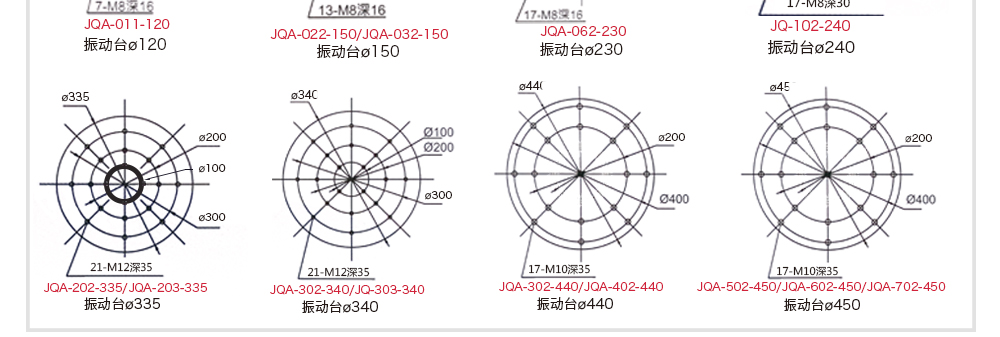

**** 可定制不同直径的动圈. Customize the diameter of armture is available.高频振动台满足以下试验标准：
● GB/T 2423.10-1995 电工电子产品环境试验 第二部分: 试验方法 试验Fc和导则: 振动(正弦)● GB/T 2423.11-1997 电工电子产品环境试验 第2部分: 试验方法 试验Fd: 宽频带随机振动—一般要求● GB/T 2423.12-1997 电工电子产品环境试验 第2部分: 试验方法 试验Fda: 宽频带随机振动—高再现性● GB/T 2423.13-1997 电工电子产品环境试验 第2部分: 试验方法 试验Fdb: 宽频带随机振动中再现性● GB/T 2423.14-1997 电工电子产品环境试验 第2部分: 试验方法 试验Fdc: 宽频带随机振动低再现性● GB/T 2423.35-1986 电工电子产品基本环境试验规程 试验Z/AFc:散热和非散热试验样品的低温/ 振动(正弦)综合试验方法● GB/T 2423.36-1986 电工电子产品基本环境试验规程 试验Z/BFc:散热和非散热样品的高温/ 振动(正弦)综合试验方法● GB/T 2423.48-1997 电工电子产品环境试验 第2部分: 试验方法 试验Ff: 振动—时间历程法● GB/T 2423.49-1997 电工电子产品环境试验 第2部分: 试验方法 试验Fe: 振动—正弦拍频法● GB/T 2424.22-86电工电子产品基本环境试验规程 温度（低温、高温）和振动（正玄）综合试验导则● GB/T 2424.24-1995 电工电子产品基本环境试验规程 温度（低温、高温） / 低气压 / 振动（正玄）综合试验导则
-
5顿高频振动台参数表
-
